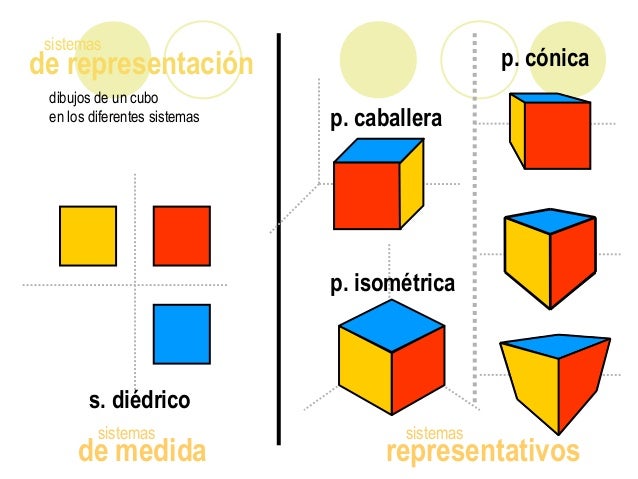

Definición de Perspectiva Caballera

La Perspectiva Caballera es un sistema de representación que utiliza la proyección paralela oblicua.

¿Qué significa esto?
Paralela quiere decir que los rayos visuales del observador son paralelos entre sí, forma un cilindro. Esto es opuesto a la Perspectiva Cónica, en la que los rayos visuales confluyen en un punto, el vértice del cono.
Oblicua quiere decir que no es ortogonal. El Sistema Diédrico utiliza por ejemplo proyecciones ortogonales al plano de proyección. Utilizar una proyección oblicua nos permite ver el volumen del objeto y tener una percepción inmediata de su aspecto.

En estos dos aspectos, la Perspectiva Caballera es igual a la Axonométrica. La diferencia radica en que en la Caballera uno de los planos se ve en Verdadera Magnitud. Es decir, podemos dibujar directamente dimensiones y ángulos.
Ejes de la Perspectiva Caballera

Los objetos en el espacio tienen 3 dimensiones, mientras que sobre el papel dibujamos en 2 dimensiones. La representación de 3 dimensiones sobre 2 se hace mediante ejes. Estos ejes, como vimos en el artículo sobre Perspectiva Axonométrica, forman en la realidad ángulos de 90º entre sí, pero en el dibujo se verán modificados.


ERSPECTIVA ISOMÉTRICA

En la perspectiva isométrica, sin embargo los tres ángulos son iguales, 120º. Normalmente se dibuja la planta del objeto en el “suelo” de la pieza y luego se empieza a “subir” la pieza.



Aquí muestro una aplicación en flash, con esta aplicación podemos elaborar figuras sencillas (compuestas de prismas) en perspectiva isométrica simulando con diferentes tono de color las zonas iluminadas y sombrías. Cortesía dehttp://www.educacionplastica.net
